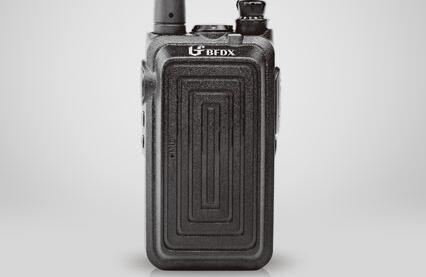

1、發射部分：
鎖相環和壓控振蕩器(VCO)產生發射的射頻載波信號，經過緩沖放大、激勵放大、功放，產生額定的射頻功率，經過天線低通濾波器，抑制諧波成分，然后通過天線發射出去。
2、接收部分：
接收部分為二次變頻超外差方式，從天線輸入的信號經過收發轉換電路和帶通濾波器后進行射頻放大，在經過帶通濾波器，進入一混頻，將來自射頻的放大信號與來自鎖相環頻率合成器電路的第一本振信號在第一混頻器處混頻并生成第一中頻信號。第一中頻信號通過晶體濾波器進一步消除鄰道的雜波信號。濾波后的第一中頻信號進入中頻處理芯片，與第二本振信號再次混頻生成第二中頻信號，第二中頻信號通過一個陶瓷濾波器濾除無用雜散信號后，被放大和鑒頻，產生音頻信號。音頻信號通過放大、帶通濾波器、去加重等電路，進入音量控制電路和功率放大器放大，驅動揚聲器，得到人們所需的信息。
3、調制信號及調制電路：
人的話音通過麥克風轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器進入壓控振蕩器直接進行調制。
4、信令處理：
CPU產生CTCSS/DTCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，一部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。即如果與預置值相同，則打開揚聲器，若不同，則關閉揚聲器。
